# cannon.js

Cannon.js 是一个开源的物理引擎，专为WebGL和游戏开发设计，尤其适合与Three.js这样的3D渲染库搭配使用

# 参考资料

官方英文文档: https://pmndrs.github.io/cannon-es/

npm地址: https://www.npmjs.com/package/cannon-es

# 物理模型

    1. 球体（Sphere）: 通过 CANNON.Sphere 类创建，只需指定球体的半径。
    1. 盒子（Box）: 使用 CANNON.Box 创建，需要提供一个表示宽度、长度和高度的三维向量。
    1. 平面（Plane）: 虽然没有直接的平面形状，但可以通过创建一个具有足够大尺寸的 CANNON.Box 或非常薄的 CANNON.Trimesh 来模拟。
    1. 长方体（Box）: 实际上与盒子相同，通过 CANNON.Box 创建。
    1. 圆柱体（近似）: Cannon.js没有直接的圆柱体形状，但你可以通过组合两个半球和一个长方体来近似模拟。
    1. 三角形网格（Trimesh）: 使用 CANNON.Trimesh 可以创建复杂的不规则形状，适用于从三维模型导出的精确几何形状。
    1. 复合形状（Compound）: 如果需要组合多个基本形状来创建更复杂的物体，可以使用 CANNON.Compound。
    1. 粒子（Particle）: 通过 CANNON.Particle 可以创建没有体积的点状物体，常用于质点模拟。
    1. 刚体（Rigidbody）: CANNON.Body 是所有物理对象的基础类，包含了质量、位置、旋转等属性，并且可以附加上述任何形状。
    1. 锥体（无直接支持）: 类似圆柱体，Cannon.js没有直接的锥体形状，但可以通过创造性的形状组合来近似。

# 使用示例

# 自动碰撞检测场景

代码及效果展示
<!DOCTYPE html>
<html>
<head>
    <meta charset=utf-8>
    <title>cannon.js自动碰撞</title>
    <link rel="stylesheet" href="../common.css">
</head>
<body onload="init()">
<script src="https://cdnjs.cloudflare.com/ajax/libs/cannon.js/0.6.2/cannon.js"></script>
<!-- 这里是本地js，使用时需要更改地址 -->
<script src="./js/three.js"></script>
<script src="./js/DragControls.js"></script>
<script src="./js/GLTFLoader.js"></script>
<script src="./js/OrbitControls.js"></script>
<script>
/**
   * 3D场景中进行平移，在不旋转的情况下，只看到物体跟随鼠标以平行于窗口的轨迹运动
*/
let renderer, camera, scene,
    light, mesh,
    cameraControls,
	group1, group2, model,
	cubeShape1, cubeBody1, cubeShape2, cubeBody2;
let xyz = {
	x: 1,
	y: 1,
	z: 1
}

// 创建物理引擎世界
let world = new CANNON.World()
// world.gravity.set(0, -9.82, 0);

  async function init() {
    initRenderer();//初始化渲染器
    initScene();//初始化场景
    initLight();//初始化光
    initCamera();//初始化相机
    await initMesh();//初始化模型
	animate();
    window.onresize = onWindowResize;
  }

  //初始化渲染器
  function initRenderer() {
    renderer = new THREE.WebGLRenderer();
    renderer.setSize(window.innerWidth, window.innerHeight);
	renderer.setClearColor(new THREE.Color('#fff'));
    document.body.appendChild(renderer.domElement);
  }

  //初始化场景
  function initScene() {
    scene = new THREE.Scene();
	// 创建3维坐标系
	let AxesHelper = new THREE.AxesHelper(30)
	scene.add(AxesHelper)
  }

  //初始化相机
  function initCamera() {
    camera = new THREE.PerspectiveCamera(45, window.innerWidth / window.innerHeight, 0.1, 200);
    camera.position.set(0, 10, 20);//x,y,z
    camera.lookAt(0, 0, 0);
    scene.add(camera);
  }

  //初始化光
  function initLight() {
    scene.add(new THREE.AmbientLight(0x444444));

    light = new THREE.DirectionalLight(0xffffff);
    light.position.set(60, 30, 0);

    //平行光开启阴影投射
    light.castShadow = true;

    scene.add(light);
  }


	function initMesh() {
		// 创建第一个模型
		group1 = new THREE.Group();
		group1.name = 'group1'
		var geometry = new THREE.SphereGeometry( 2, 20, 20 );
		var material = new THREE.MeshBasicMaterial( {color: 0xffff00} );
		var mesh = new THREE.Mesh( geometry, material );
		group1.add(mesh);
		group1.position.set(0, 0, 0);
		scene.add(group1);

		// 创建第一个Cube的Cannon.js刚体
		// 创建Cannon.js中的球体几何体
		let radius = 2
		cubeShape1 = new CANNON.Sphere(radius);

		// 定义物理体的属性，如质量、位置等
		cubeBody1 = new CANNON.Body({
		    mass: 1, // 物体的质量，可以根据需要调整
		    position: new CANNON.Vec3(0, radius, 0), // 物理体的初始位置，这里假设与Three.js中的球体位置相同
		    shape: cubeShape1, // 使用上面创建的球体形状
		});
		cubeBody1.position.copy(group1.position);
		world.addBody(cubeBody1);
		// 创建第二个模型
		group2 = new THREE.Group();
		group2.name = 'group2';
		material = new THREE.MeshLambertMaterial({color: 'red'});
		geometry = new THREE.BoxGeometry(xyz.x, xyz.y, xyz.z);
		mesh = new THREE.Mesh(geometry, material);
		group2.add(mesh);
		group2.position.set(5, 0, 0);
		scene.add(group2);
		// 创建第二个Cube的Cannon.js刚体
		cubeShape2 = new CANNON.Box(new CANNON.Vec3(0.5, 0.5, 0.5));
		cubeBody2 = new CANNON.Body({ mass: 1, shape: cubeShape2 });
		cubeBody2.position.set(5, 0, 0);
		world.addBody(cubeBody2);
		// console.log(world, 'word')

		// 监听碰撞事件
		cubeBody2.addEventListener('collide', (e) => {
			console.log('cubeBody2', 'and', e);
		});
	}

  function render() {
    renderer.render(scene, camera);
  }

  function onWindowResize() {
    camera.aspect = window.innerWidth / window.innerHeight;
    camera.updateProjectionMatrix();
    renderer.setSize(window.innerWidth, window.innerHeight);
  }

  function animate() {
    requestAnimationFrame(animate);
    world.step(1 / 60);
    cubeBody2.position.x -= 0.02;
    // 更新Three.js模型的位置
    group1.position.copy(cubeBody1.position);
    group1.quaternion.copy(cubeBody1.quaternion);
    group2.position.copy(cubeBody2.position);
    group2.quaternion.copy(cubeBody2.quaternion);

	render()
  }

</script>
</body>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152

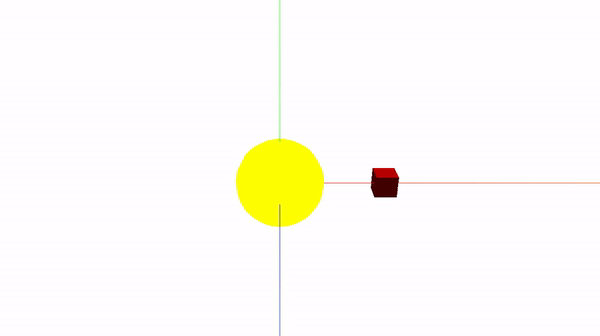

自动碰撞检测场景演示

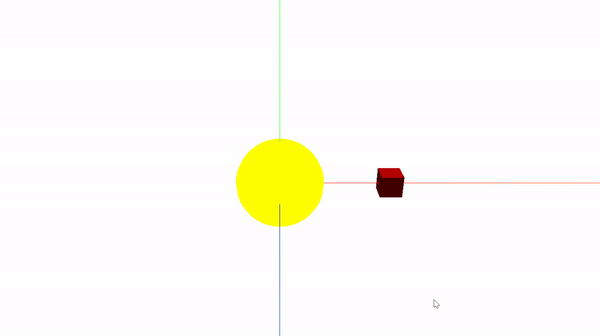

# 拖拽碰撞检测场景

代码及效果展示
<!DOCTYPE html>
<html>
<head>
    <meta charset=utf-8>
    <title>001-拖放控制器</title>
    <link rel="stylesheet" href="../common.css">
</head>
<body onload="init()">
<script src="https://cdnjs.cloudflare.com/ajax/libs/cannon.js/0.6.2/cannon.js"></script>
<!-- 这里是本地js，使用时需要更改地址 -->
<script src="./js/three.js"></script>
<script src="./js/DragControls.js"></script>
<script src="./js/GLTFLoader.js"></script>
<script src="./js/OrbitControls.js"></script>
<script>
  /**
   * 3D场景中进行平移，在不旋转的情况下，只看到物体跟随鼠标以平行于窗口的轨迹运动
   */
  let renderer, camera, scene,
    light, mesh,
    cameraControls,
	group1, group2, model,
	cubeShape1, cubeBody1, cubeShape2, cubeBody2;
let xyz = {
	x: 1,
	y: 1,
	z: 1
}

// 创建物理引擎世界
let world = new CANNON.World()
// world.gravity.set(0, -9.82, 0);

  async function init() {
    initRenderer();//初始化渲染器
    initScene();//初始化场景
    initLight();//初始化光
    initCamera();//初始化相机
    await initMesh();//初始化模型
    initControls();//轨道相机控制器
	animate();
    window.onresize = onWindowResize;
  }

  //初始化渲染器
  function initRenderer() {
    renderer = new THREE.WebGLRenderer();
    renderer.setSize(window.innerWidth, window.innerHeight);
	renderer.setClearColor(new THREE.Color('#fff'));
    document.body.appendChild(renderer.domElement);
  }

  //初始化场景
  function initScene() {
    scene = new THREE.Scene();
	// 创建3维坐标系
	let AxesHelper = new THREE.AxesHelper(30)
	scene.add(AxesHelper)
  }

  //初始化相机
  function initCamera() {
    camera = new THREE.PerspectiveCamera(45, window.innerWidth / window.innerHeight, 0.1, 200);
    camera.position.set(0, 10, 20);//x,y,z
    camera.lookAt(0, 0, 0);
    scene.add(camera);
  }

  //初始化光
  function initLight() {
    scene.add(new THREE.AmbientLight(0x444444));

    light = new THREE.DirectionalLight(0xffffff);
    light.position.set(60, 30, 0);

    //平行光开启阴影投射
    light.castShadow = true;

    scene.add(light);
  }


	function initMesh() {
		// 创建第一个模型
		group1 = new THREE.Group();
		group1.name = 'group1';

		// 立方体
		// material = new THREE.MeshLambertMaterial({color: 'red'});
		// geometry = new THREE.BoxGeometry(xyz.x, xyz.y, xyz.z);
		// mesh = new THREE.Mesh(geometry, material);
		// group1.add(mesh);
		// group1.position.set(0, 0, 0);
		// scene.add(group1);

		// 球
		var geometry = new THREE.SphereGeometry( 2, 20, 20 );
		var material = new THREE.MeshBasicMaterial( {color: 0xffff00} );
		var mesh = new THREE.Mesh( geometry, material );
		group1.add(mesh);
		group1.position.set(0, 0, 0);
		scene.add(group1);

		// 创建第一个Cube的Cannon.js刚体
		// 立方体
		// cubeShape1 = new CANNON.Box(new CANNON.Vec3(0.5, 0.5, 0.5));
		// cubeBody1 = new CANNON.Body({ mass: 1, shape: cubeShape1 });
		// cubeBody1.position.set(0, 0, 0);
		// world.addBody(cubeBody1);

		// 球
		// 创建Cannon.js中的球体几何体
		let radius = 2
		cubeShape1 = new CANNON.Sphere(radius);

		// 定义物理体的属性，如质量、位置等
		cubeBody1 = new CANNON.Body({
		    mass: 1, // 物体的质量，可以根据需要调整
		    position: new CANNON.Vec3(0, radius, 0), // 物理体的初始位置，这里假设与Three.js中的球体位置相同
		    shape: cubeShape1, // 使用上面创建的球体形状
		});
		cubeBody1.position.copy(group1.position);
		world.addBody(cubeBody1);

		// 创建第二个模型
		group2 = new THREE.Group();
		group2.name = 'group2';
		material = new THREE.MeshLambertMaterial({color: 'red'});
		geometry = new THREE.BoxGeometry(xyz.x, xyz.y, xyz.z);
		mesh = new THREE.Mesh(geometry, material);
		group2.add(mesh);
		group2.position.set(5, 0, 0);
		scene.add(group2);
		// 创建第二个Cube的Cannon.js刚体
		cubeShape2 = new CANNON.Box(new CANNON.Vec3(0.5, 0.5, 0.5));
		cubeBody2 = new CANNON.Body({ mass: 1, shape: cubeShape2 });
		cubeBody2.position.set(5, 0, 0);
		world.addBody(cubeBody2);

		// 监听碰撞事件
		cubeBody2.addEventListener('collide', (e) => {
			group2.children[0].material.color.set(0x000000);
			console.log('cubeBody2',, e);
		});
	}

  function initControls() {
	console.log(scene, '----')
	let arr = [scene.children[4], scene.children[5]]
    let dragControls = new THREE.DragControls(arr, camera, renderer.domElement, false);

    dragControls.addEventListener('dragstart', function (event) {
		console.log(event, 'event前')
      cameraControls.enabled =false;
	  // 当开始拖拽时，禁用物理模拟
	  // cubeBody1.sleep();
	  // cubeBody2.sleep();
      // event.object.material.emissive.set(0xaaaaaa);
    });

	dragControls.addEventListener('drag', (event) => {
		// event.object.name

	  // console.log(event, '999')
	  cubeBody2.position.copy(group2.position)
	  cubeBody2.quaternion.copy(group2.quaternion)
    });

    dragControls.addEventListener('dragend', function (event) {
		console.log(event, 'event后')
      // event.object.material.emissive.set(0x000000);
      cameraControls.enabled =true;
	  // 当拖拽结束时，重新启用物理模拟
	  // cubeBody1.wakeUp();
	  // cubeBody2.wakeUp();
    });
    cameraControls = new THREE.OrbitControls(camera, renderer.domElement);
  }

  function render() {
	// cannonDebugger.update()
    renderer.render(scene, camera);
  }

  function onWindowResize() {
    camera.aspect = window.innerWidth / window.innerHeight;
    camera.updateProjectionMatrix();
    renderer.setSize(window.innerWidth, window.innerHeight);
  }

  function animate() {
    // 更新帧数
    // stats.update()
    requestAnimationFrame(animate);
    world.step(1 / 60);
	render()
  }

</script>
</body>
